C6.R220.150.K1.IK
base support
Material number C6R220150K1IK

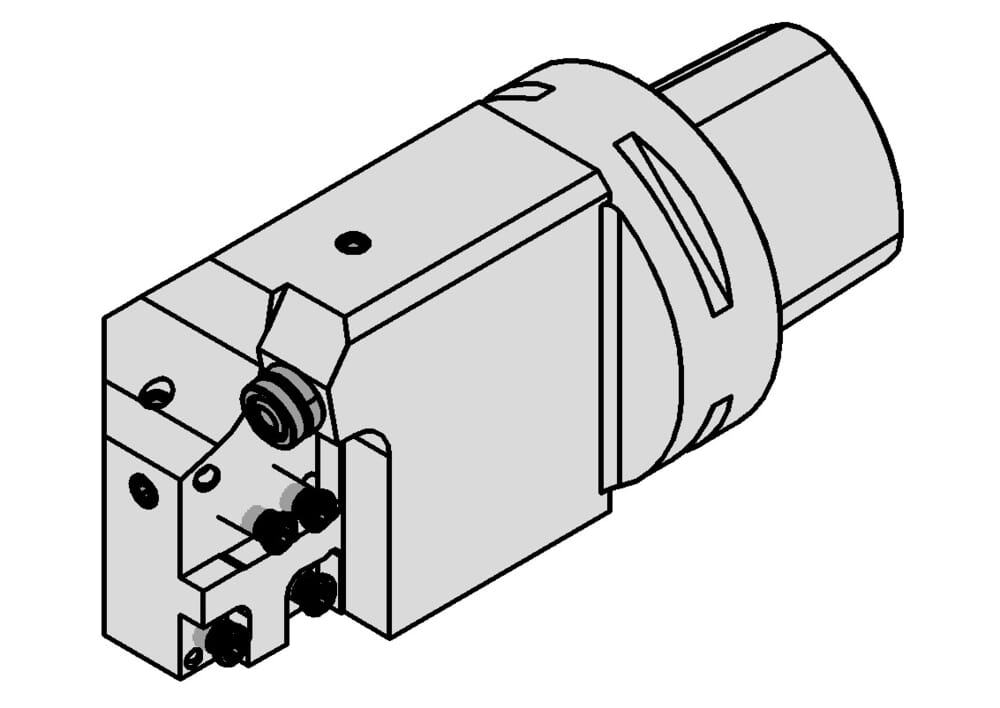

HORN base support C6.R220.150.K1.IK for Turning
DIN_CCTWS
HORN-22000193;HORN-22000183
ISO_CCTMS
CCS01C0630$$$$
DIN_CCTMS
CCS06300195
Katalog_CCTWS
220001
Distance from center (h1)
12.5 mm
ISO_CCTWS
HORN22000193$$;HORN22000183$$
Length assembly formula (l)
l1+lK
Adjustment dimension (formula) (f)
f1+f3
Length from bore (l2)
131 mm
Adjustment dimension (f1)
0.6 mm
Bore diameter rotate (d1)
63 mm
System cassette from the collar (l1)
121 mm
| Downloads | |
|---|---|
| C6_R220_150_K1_IK-DXF.DXF | Download |
| C6_R220_150_K1_IK-STP.STP | Download |
| C6_R220_150_K1_IK-ISO.XML | Download |
| C6_R220_150_K1_IK-DIN.XML | Download |
| Download all files | |
