R105.0007.2.6 EG35
Insert
Material number R105000726EG35

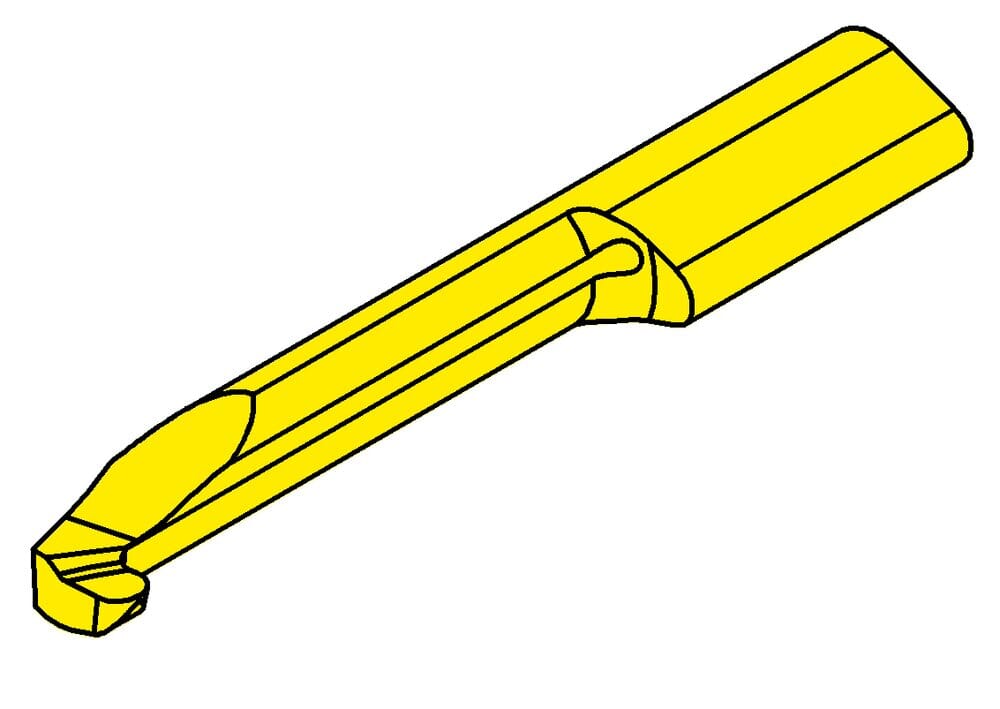

HORN Insert R105.0007.2.6 EG35 for Turning
Katalog_SSC
105125
Smallest bore diameter (Dmin)
6 mm
Total length (l5)
30 mm
Setting range radial (f)
3.3 mm
Neck diameter (d)
3.7 mm
Width of groove (w)
1.5 mm
Neck length (l2)
15 mm
ISO_SSC
HORN105125$95N$$$$$
Width of blank (b)
7 mm
Full radius (r)
0.75 mm
Maximum depth of groove (tmax)
1.8 mm
Head size (a)
5.7 mm
| Downloads | |
|---|---|
| R105_0007_2_6_EG35-DXF.DXF | Download |
| R105_0007_2_6_EG35-STP.STP | Download |
| R105_0007_2_6_EG35-ISO.XML | Download |
| R105_0007_2_6_EG35-DIN.XML | Download |
| Download all files | |
