R105.3323.4.5 EG35
Insert
Material number R105332345EG35

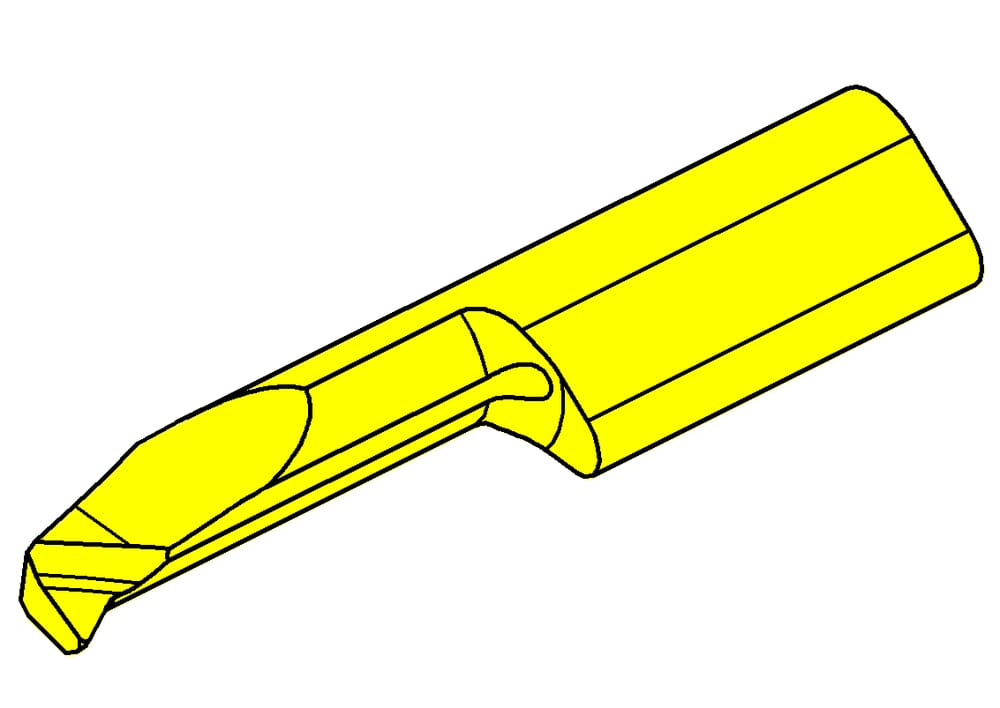

HORN Insert R105.3323.4.5 EG35 for Turning

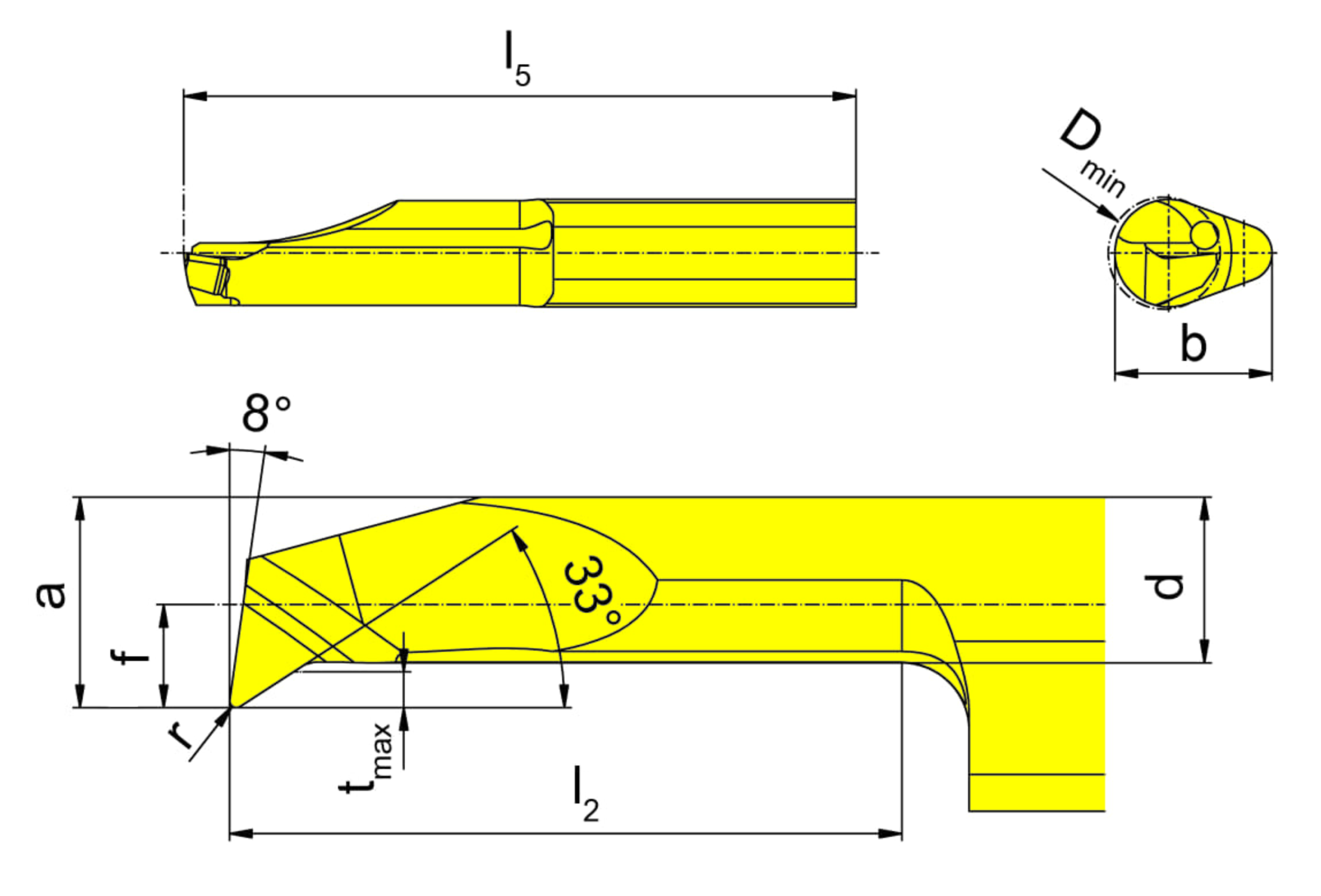

Smallest bore diameter (Dmin)
5
mm
Total length (l5)
40
mm
Setting range radial (f)
2.3
mm
Neck diameter (d)
3.7
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$85N$$$$$
Width of blank (b)
7
mm
Maximum depth of groove (tmax)
0.8
mm
Head size (a)
4.7
mm
Top radius (r)
0.15
mm
Neck length (l2)
25
mm
Downloads | |
---|---|
R105332345.DXF | Download |
Download all files |
