B105.0016.S.03
Toolholder
Material number B1050016S03

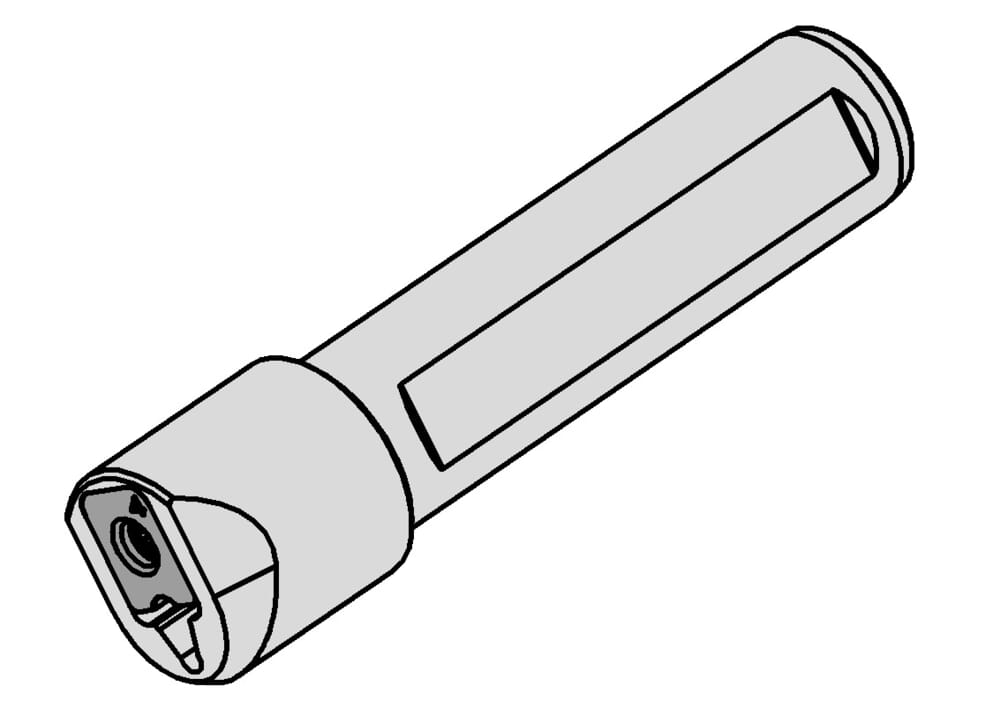

HORN Toolholder B105.0016.S.03 for Turning
ISO_CCTWS
HORN105123$95N$$$$$
ISO_CCTMS
ZYL23G1600$$$$
DIN_CCTMS
ZYL01602315
Katalog_CCTWS
105123
DIN_CCTWS
HORN-10512395N
Adjustment dimension (f1)
4.3
mm
Width of blank (b)
5.9
mm
Shank, clamping diameter (d)
16
mm
Length of clamping surface(s) (l4)
50
mm
Head diameter (d1)
20
mm
Height clamping surface(s) (h)
14
mm
Total length (without cutting insert) (l1)
80
mm
| Downloads | |
|---|---|
| B1050016S03_20230112_173009398.STP | Download |
| B1050016S03.DXF | Download |
| Download all files | |
