B109.0020.01
Toolholder
Material number B109002001
HORN Toolholder B109.0020.01 for Turning
Katalog_CCTWS
109140
ISO_CCTMS
ZYL23G2000$$$$
DIN_CCTMS
ZYL02002315

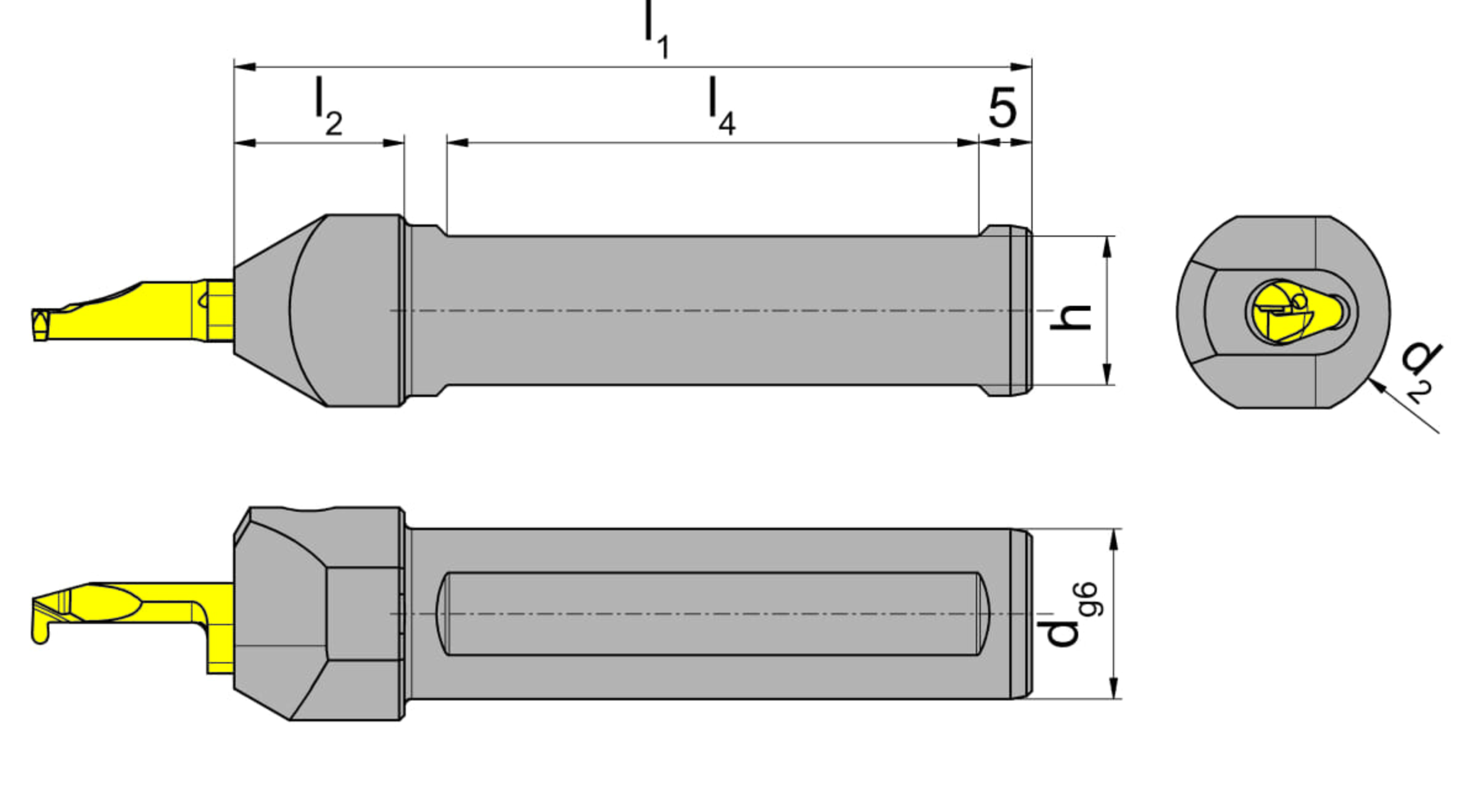

Total length (without cutting insert) (l1)
90 mm
DIN_CCTWS
HORN-10914095N
ISO_CCTWS
HORN109140$95N$$$$$
Shank, clamping diameter (d)
20
Length of clamping surface(s) (l4)
55 mm
Head diameter (d2)
20 mm
Height clamping surface(s) (h)
18 mm
| Downloads | |
|---|---|
| B109_0020_01-DXF.DXF | Download |
| B109_0020_01-STP.STP | Download |
| B109_0020_01-ISO.XML | Download |
| B109_0020_01-DIN.XML | Download |
| Download all files | |
