B117.DD.16.4.A.20
Bohrerschaft
Material number B117DD164A20

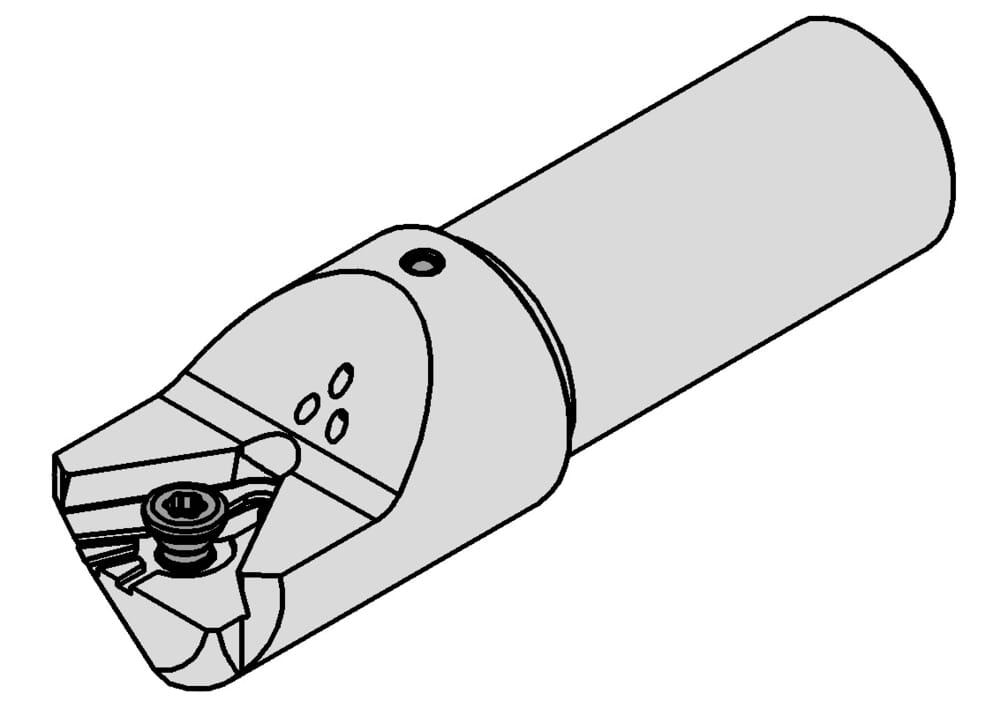

HORN Bohrerschaft B117.DD.16.4.A.20 for Drilling
Shank length (l3)
47 mm
Distance to the center of the cutting edge (h1)
2.5 mm
Insertion angle (α)
0 °
Total length (including cutting insert) (l1)
87 mm
Head diameter (d1)
19.8 mm
Shank, clamping diameter (d)
16 mm
Semi-finished insert (Schneidplatte)
D117.0020.02.5.00
Working length (l2)
13 mm
| Downloads | |
|---|---|
| B117_DD_16_4_A_20-DXF.DXF | Download |
| B117_DD_16_4_A_20-STP.STP | Download |
| B117_DD_16_4_A_20-ISO.XML | Download |
| B117_DD_16_4_A_20-DIN.XML | Download |
| Download all files | |
