R105.0200.5.7 EG35
Insert
Material number R105020057EG35

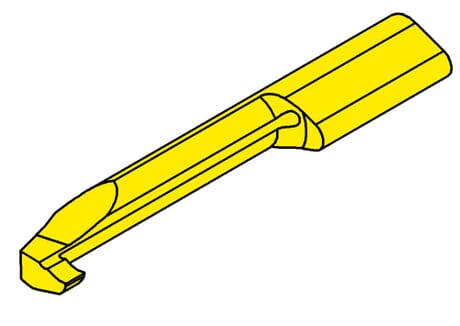

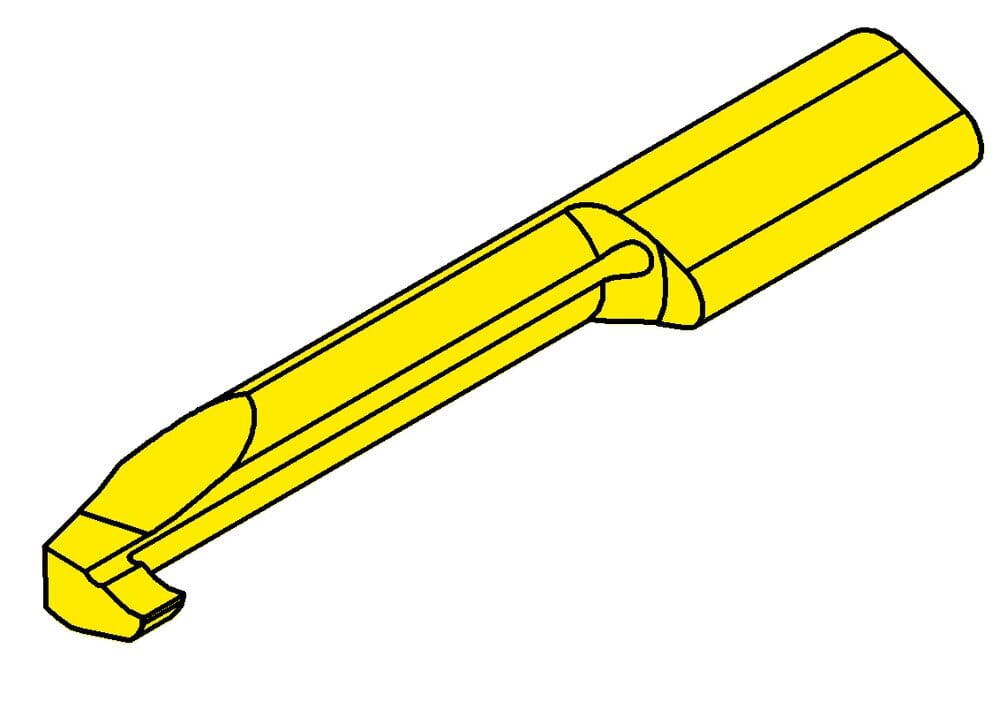

HORN Insert R105.0200.5.7 EG35 for Turning
Width of groove (w)
2 mm
Smallest bore diameter (Dmin)
6.8 mm
Total length (l5)
45 mm
Setting range radial (f)
4 mm
Neck diameter (d)
3.7 mm
Neck length (l2)
30 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Width of blank (b)
7 mm
Maximum depth of groove (tmax)
2.5 mm
Head size (a)
6.4 mm
| Downloads | |
|---|---|
| R105_0200_5_7_EG35-DXF.DXF | Download |
| R105_0200_5_7_EG35-STP.STP | Download |
| R105_0200_5_7_EG35-ISO.XML | Download |
| R105_0200_5_7_EG35-DIN.XML | Download |
| Download all files | |
