R105.1809.01.2.2 TI25
Insert
Material number R10518090122TI25

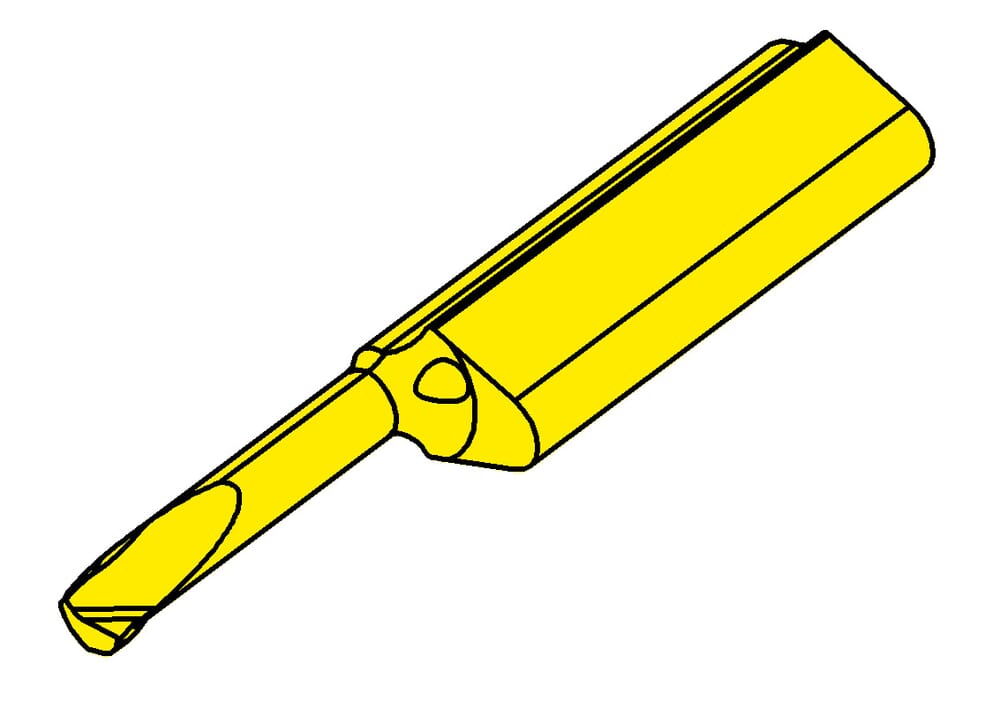

HORN Insert R105.1809.01.2.2 TI25 for Turning
Katalog_SSC
105123
Smallest bore diameter (Dmin)
2 mm
Total length (l5)
30 mm
Setting range radial (f)
1 mm
Neck diameter (d)
1.6 mm
Neck length (l2)
12 mm
ISO_SSC
HORN105123$95N$$$$$
Width of blank (b)
5.9 mm
Maximum depth of groove (tmax)
0.15 mm
Head size (a)
1.9 mm
Top radius (r)
0.1 mm
| Downloads | |
|---|---|
| R105_1809_01_2_2_TI25-DXF.DXF | Download |
| R105_1809_01_2_2_TI25-STP.STP | Download |
| R105_1809_01_2_2_TI25-ISO.XML | Download |
| R105_1809_01_2_2_TI25-DIN.XML | Download |
| Download all files | |
