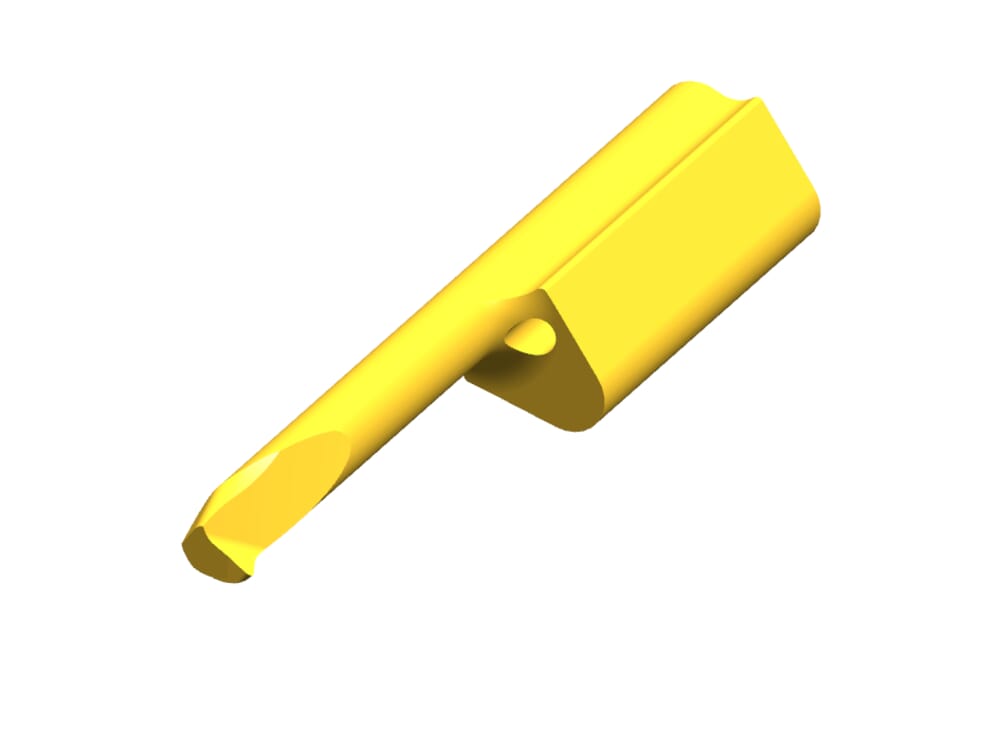

R105.1813.2.3 TN35
Inserts
Material number R105181323TN35
HORN Inserts R105.1813.2.3 TN35 for Turning
Katalog_SSC
105123
Smallest bore diameter (Dmin)
3 mm
Total length (l5)
30 mm
Setting range radial (f)
1.3 mm
Neck diameter (d)
2.3 mm
Neck length (l2)
15 mm
ISO_SSC
HORN105123$95N$$$$$
Width of blank (b)
5.9 mm
Maximum depth of groove (tmax)
0.15 mm
Head size (a)
2.6 mm
Top radius (r)
0.2 mm
| Downloads | |
|---|---|
| R105181323_20210626_153032828.DXF | Download |
| R105181323_20210630_145655419.STP | Download |
| Download all files | |
