R105.1823.005.5.5 TH35
Insert 105
Material number R105182300555TH35

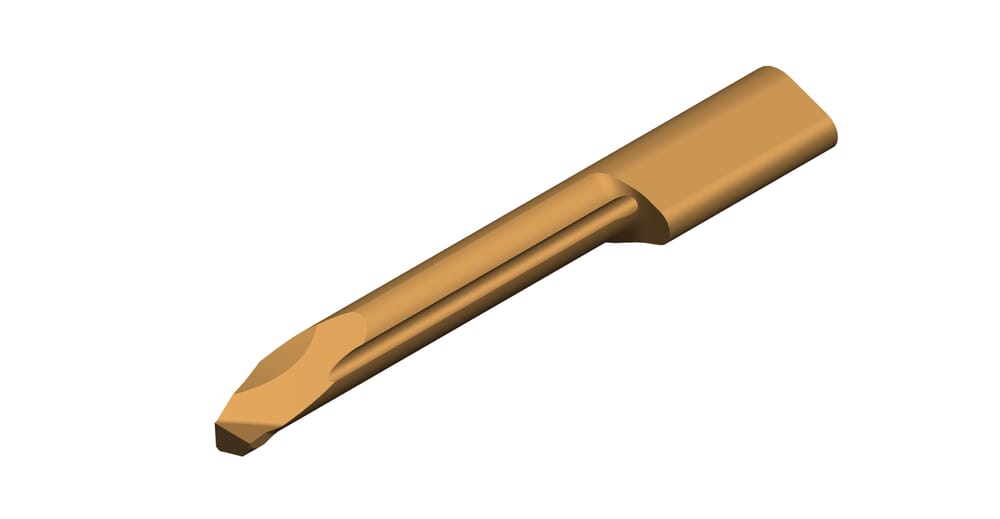

HORN Insert 105 R105.1823.005.5.5 TH35 for Turning
Smallest bore diameter (Dmin)
5
mm
Total length (l5)
45
mm
Setting range radial (f)
2.3
mm
Neck diameter (d)
4
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Width of blank (b)
7
mm
Maximum depth of groove (tmax)
0.5
mm
Head size (a)
4.7
mm
Top radius (r)
0.05
mm
Neck length (l2)
30
mm
Downloads | |
---|---|
R105182300555_20210626_043204469.DXF | Download |
R105182300555_20230113_235912493.STP | Download |
Download all files |
