R210.3225.K9
Toolholders
Material number R2103225K9

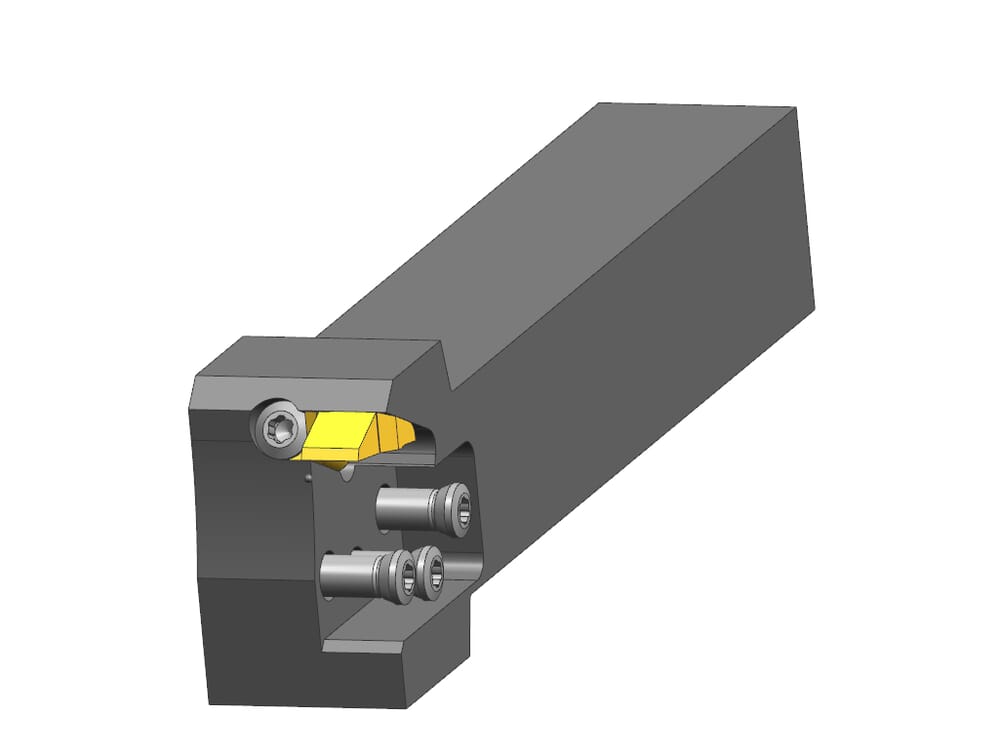

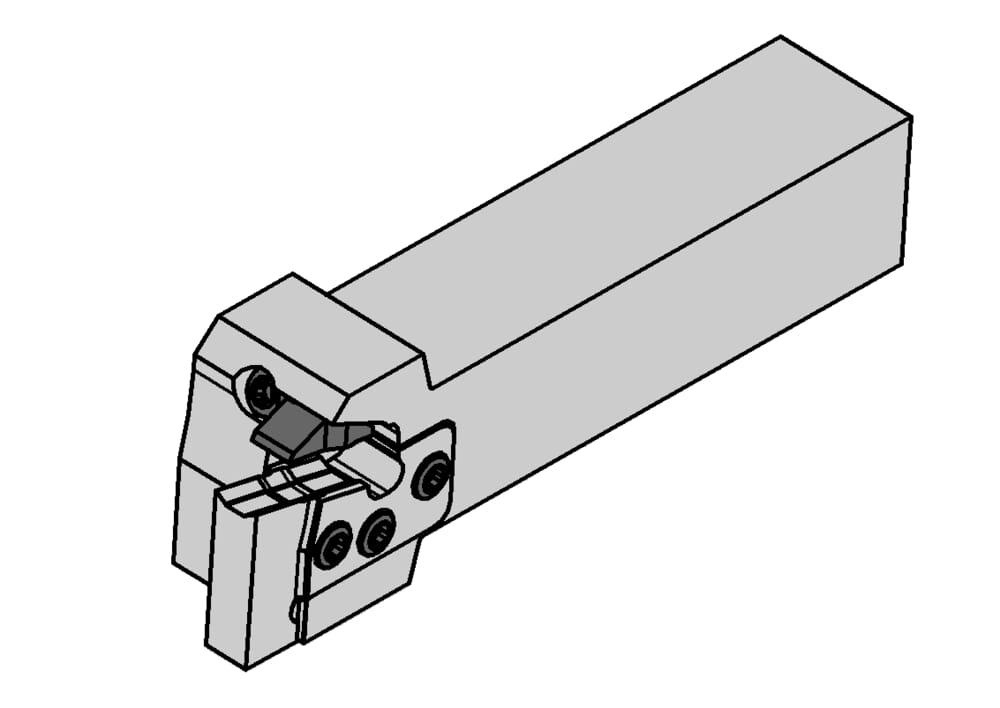

HORN Toolholders R210.3225.K9 for Turning

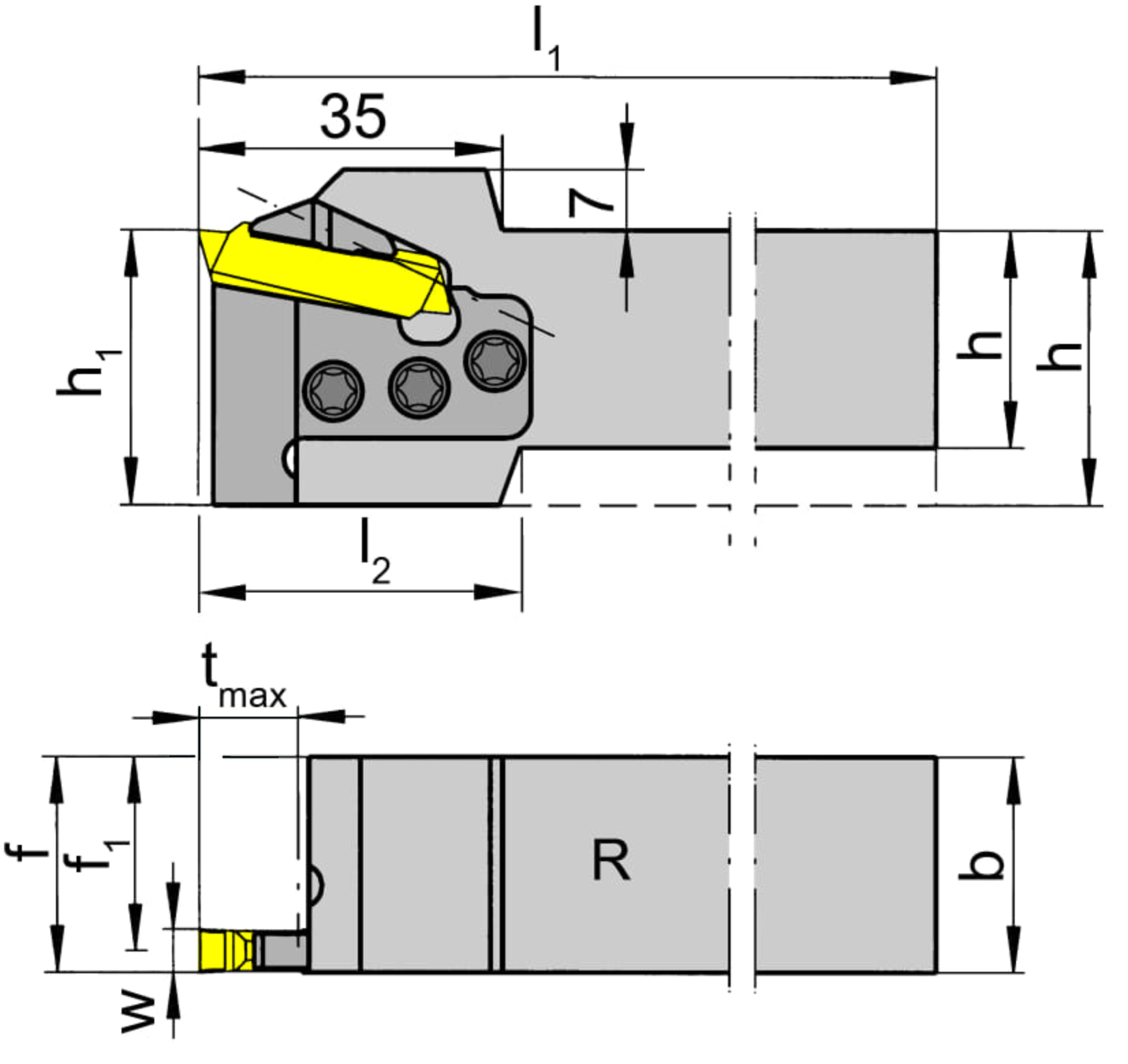

Peak height (h1)
32
mm
ISO_CCTMS
VKT01A3225$$$$
DIN_CCTMS
VKT32250105
Katalog_CCTWS
229090;229091
DIN_CCTWS
HORN-229090108N;HORN-229091108N
ISO_CCTWS
HORN229090108N$$$$$;HORN229091108N$$$$$
Adjustment dimension (formula) (f)
f1+w/2
Clamping range maximum (Spannbereich)
10.4
mm
Clamping range minimum (Spannbereich)
8.1
mm
Maximum insertion depth (tmax)
11
mm
Shank height (h)
32
mm
Size (Größe)
9
Total length (including cutting insert) (l1)
170
mm
Adjustment dimension cutting center (f1)
20.2
mm
Shank width (b)
25
mm
