B105.0028.S.04
Toolholder
Material number B1050028S04

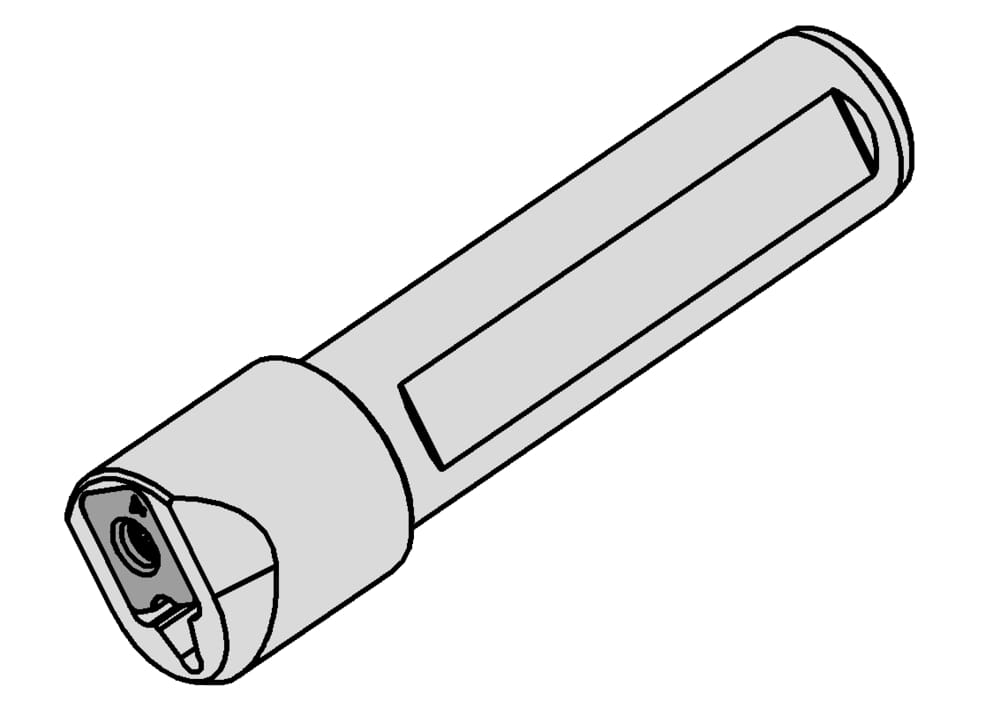

HORN Toolholder B105.0028.S.04 for Turning
Adjustment dimension (f1)
4.9
mm
Total length (without cutting insert) (l1)
120
mm
Height clamping surface(s) (h)
26
mm
Head diameter (d1)
28
mm
Length of clamping surface(s) (l4)
55
mm
Shank, clamping diameter (d)
28
mm
Width of blank (b)
6.4
mm
ISO_CCTWS
HORN105124$95N$$$$$
DIN_CCTWS
HORN-10512495N
Katalog_CCTWS
105124
| Downloads | |
|---|---|
| B1050028S04_20230112_173337303.STP | Download |
| B1050028S04.DXF | Download |
| Download all files | |
