LH274.1616.4.Y.6.24.IK
Toolholder
Material number LH27416164Y624IK

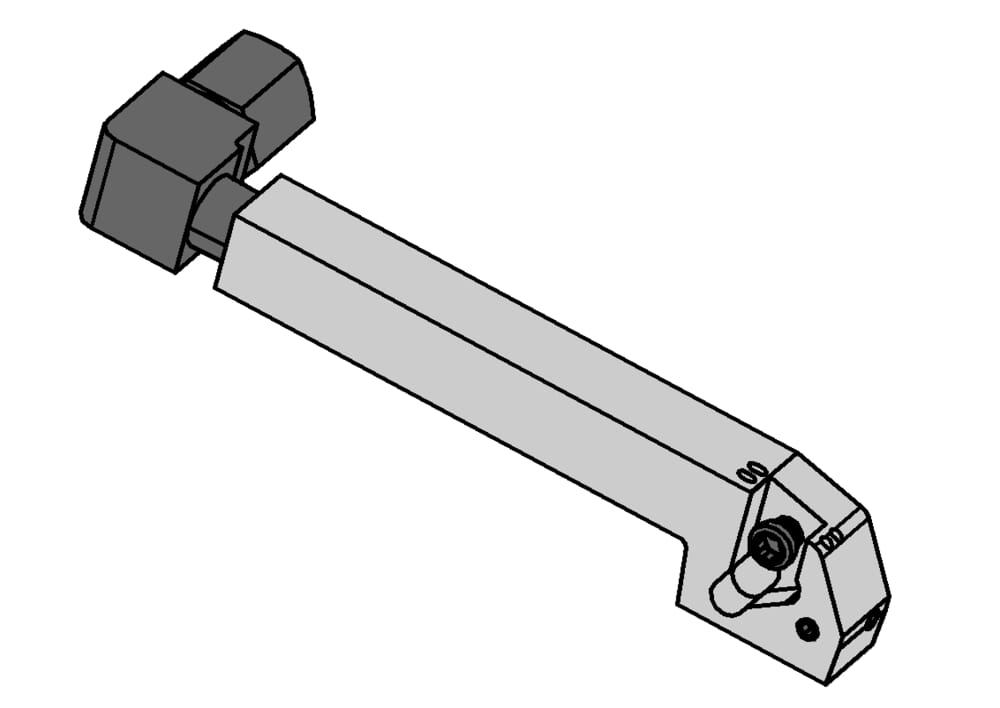

HORN Toolholder LH274.1616.4.Y.6.24.IK for Turning

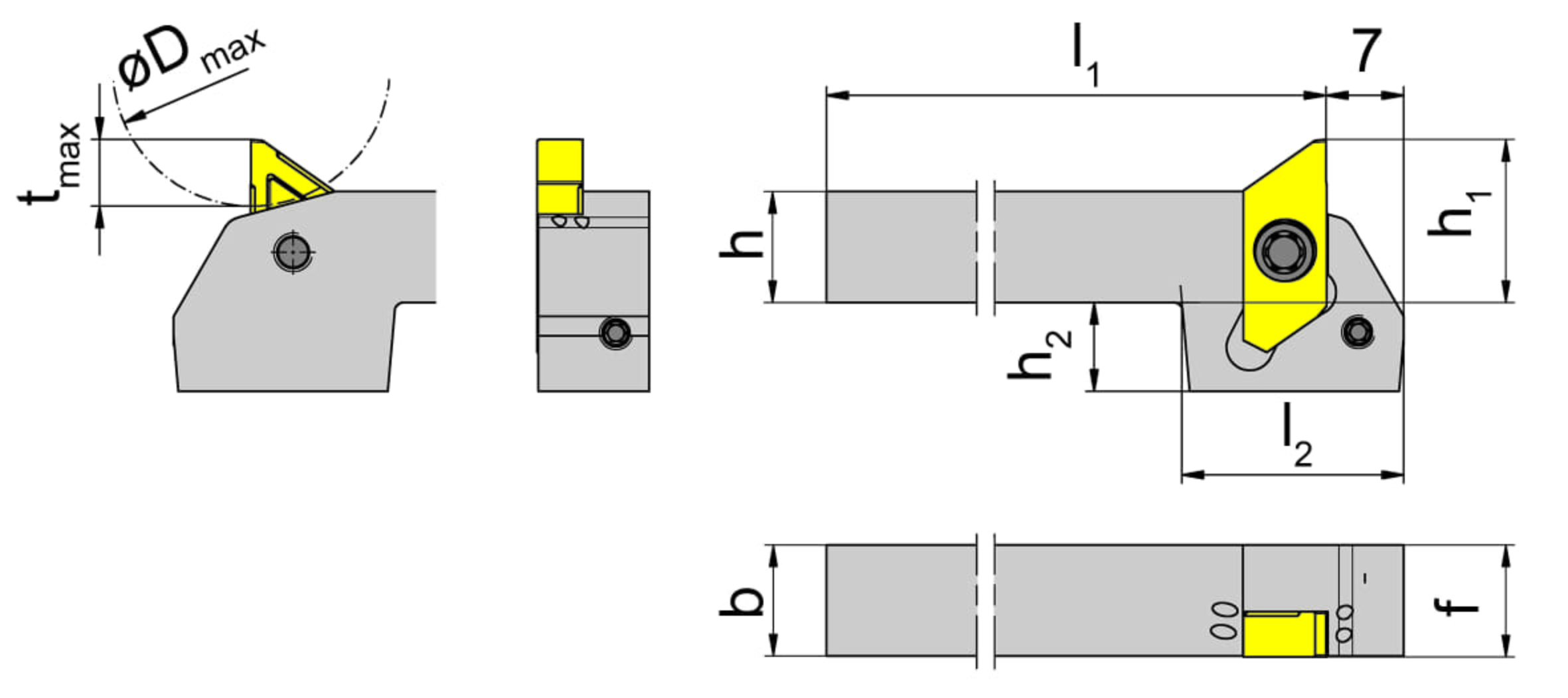

Maximum insertion depth (tmax)
6
mm
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160105
Katalog_CCTWS
274040L
DIN_CCTWS
HORN-274040000L
ISO_CCTWS
HORN274040000L$$$$$
Head length (including cutting edge) (l2)
20
mm
Peak height (h1)
20.7
mm
Maximum workpiece diameter (Dmax)
25
mm
Head size (h2)
2
mm
Shank height (h)
16
mm
Adjustment dimension (f)
16
mm
Shank width (b)
16
mm
Length (l1)
93
mm
Downloads | |
---|---|
LH27416164Y624IK.DXF | Download |
LH27416164Y624IK_20240117_041547507.STP | Download |
Download all files |
