R105.1023.5.5 TH35
Insert
Material number R105102355TH35

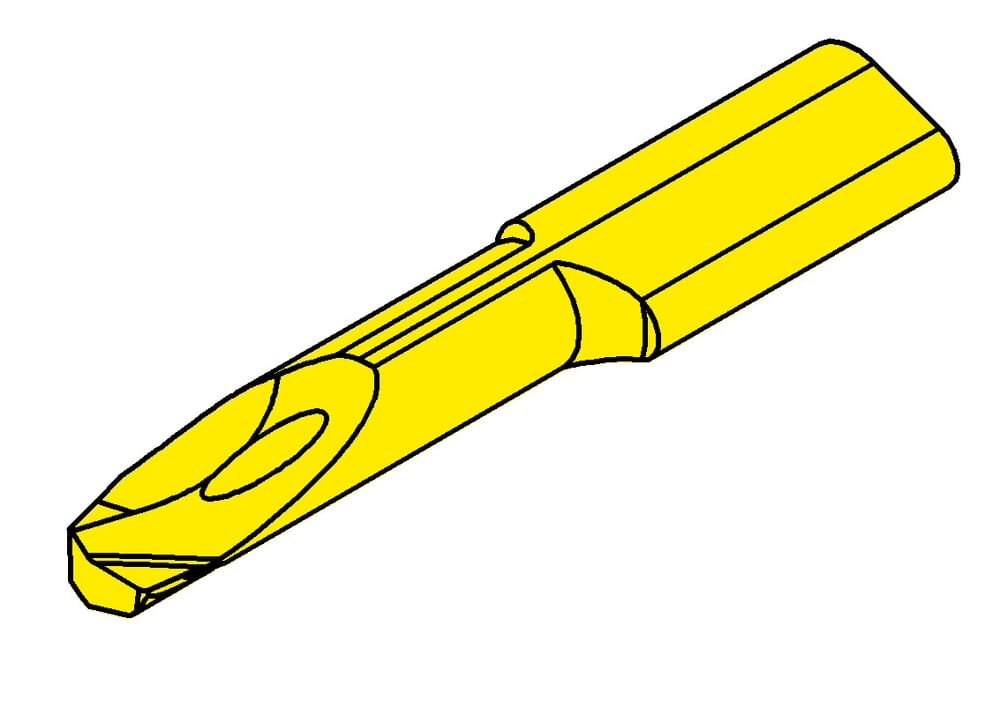

HORN Insert R105.1023.5.5 TH35 for Turning
Katalog_SSC
105125
Smallest bore diameter (Dmin)
5 mm
Total length (l5)
45 mm
Setting range radial (f)
2.8 mm
Neck diameter (d)
4.4 mm
Neck length (l2)
30 mm
ISO_SSC
HORN105125$95N$$$$$
Width of blank (b)
7 mm
Maximum depth of groove (tmax)
0.15 mm
Head size (a)
4.7 mm
Top radius (r)
0.2 mm
| Downloads | |
|---|---|
| R105_1023_5_5_TH35-ISO.XML | Download |
| R105_1023_5_5_TH35-DIN.XML | Download |
| R105_1023_5_5_TH35-DXF.DXF | Download |
| R105_1023_5_5_TH35-STP.STP | Download |
| Download all files | |
